UI 设计

这一页只讲样子、颜色、字体、呼吸——不讲任何逻辑。 想看 Qt 信号槽、事件路径、CMD 协议、扫描算法那些脑力东西，请去对应功能页。

Shadow CE 的界面是一次对 Cheat Engine 7.5 的精准复刻 + 一次深色重调。远看像 Win32 老工具，近看每一条边都是自绘的。

1. 整体设计理念

• 深 × 深 × 更深：三段式灰阶背景，越里面越黑；从表格的 #2a2a2a 到状态栏的 #1a1a1a，再到 console 面板的 #0a0a0a——眼睛顺着颜色深浅走，不需要边框引导
• 密而不挤：所有控件默认 padding 2-4px，行高贴着字体走，信息密度极高；留白只留在模块之间，不留在控件里
• CE 的两个护身符：
  1. Win32 对话框的骨架——标题栏、左列表右面板、OK/Cancel 居中排、虚线黄色选中框
  2. Dark-mode 的皮——整个调色板从 CE 7.5 原版抠出来再整体降低亮度
• 无锯齿像素字：所有字体都设 NoAntialias + PreferFullHinting，像 MFC 老工具栏一样硬邦邦、对齐整齐
• 动效只做一种：120ms OutCubic 的边框颜色过渡，只在 checkbox / hover 上出现，别的地方一律零动画
• 跨平台视觉一致：app 强制 Fusion style，不用系统原生控件；保证 WSLg / Windows / macOS 外观完全同一套

2. 调色板

整个应用的颜色从 16 个 token 里出。改这张表 = 整个 UI 换肤。

背景分层（由深到浅）

边框

文本

选中与强调

滚动条

Memory View 专属调色板

一套完全独立的配色，只用于 hex / disasm 视图内部的语法着色：

五种颜色的节奏：黑底 + 白骨 + 绿字符串 + 蓝立即数 + 红寄存器。像极了早期 OllyDbg。

3. 字体三套

全局就两种角色：UI 字体（标签、按钮、菜单）和 Mono 字体（表格、十六进制、反汇编）。

默认值

内置字体包

为了在 Linux / WSLg 下长得一样，字体文件被打包进 repo：

DejaVuSansMono.ttf     DejaVuSansMono-Bold.ttf
consola.ttf            consolab.ttf
cour.ttf               courbd.ttf
segoeui.ttf            segoeuib.ttf
tahoma.ttf             tahomabd.ttf

启动时一次性注册进 QFontDatabase。

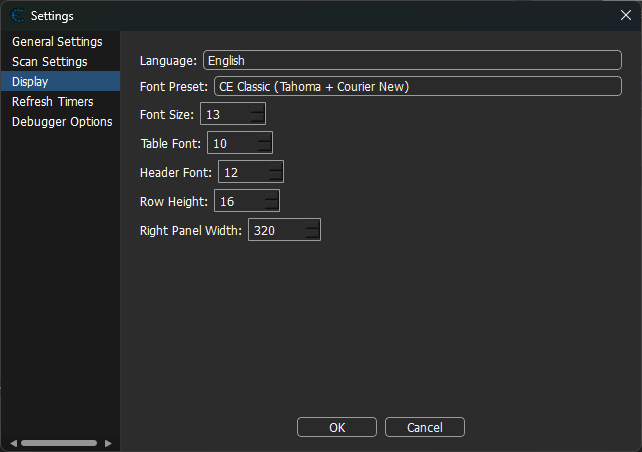

三个用户可切换的 preset

在 Settings → 显示里切：

第一个是怀旧 CE 原汁原味，第二个是现代 Windows 舒服版，第三个是Linux/开源纯净。

渲染参数

所有字体对象都强制：

• setStyleStrategy(NoAntialias)
• setHintingPreference(PreferFullHinting)

结果是像素对齐的硬边字体——像 Vista 之前的 MFC 工具一样硬朗、不发糊。

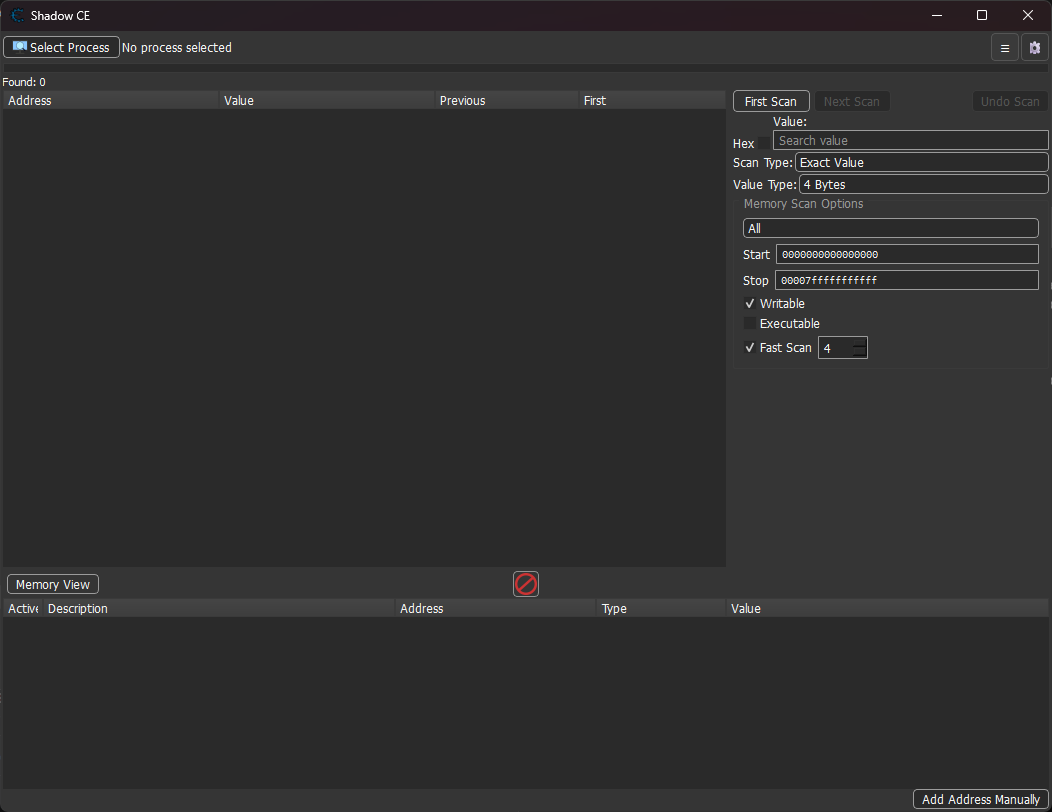

4. 主窗口一眼看

┌─────────────────────────────────────────────────────────────┐
│  [ icon  Select Process ]  process name                  ≡ ⚙│  ← top bar
├─────────────────────────────────────────────────────────────┤
│  ▰▰▰▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱▱  10px hairline progress
│  Found: 1,234                                                │  ← found label
├──────────────────────────────────────────┬──────────────────┤
│                                          │ [First][Next]    │
│         Address    Value   Prev   First  │ [Undo]           │
│    ──────────────────────────────────    │                  │
│    0x7ff12345... 100    ...    ...       │ Value: [____]    │
│    0x7ff1234b... 99 ←红 100    100       │ □ hex            │
│                                          │                  │
│         (扫描结果 virtual model)         │ Scan: [Exact ▾]  │
│                                          │ Type: [4 Byte▾]  │
│                                          │                  │
│                                          │ ┌─Options──────┐ │
│                                          │ │ Region [▾]   │ │
│                                          │ │ Start: ...   │ │
│                                          │ │ Stop:  ...   │ │
│                                          │ │ ☑ writable   │ │
│                                          │ │ ☐ executable │ │
│                                          │ │ ☑ fast [4 ↕] │ │
│                                          │ └──────────────┘ │
├──────────────────────────────────────────┴──────────────────┤
│  [ Memory View ]               ⛔(center)                   │  ← mid bar 28px
│                                                              │
│  ☐  Description     Address      Type   Value               │
│  ───────────────────────────────────────────────             │
│  ☑  health          0x7ff...    4B     100                  │  ← address list
│  ☑  armor           0x7ff...    4B     50                   │
│                                                              │
│                                        [Add address]         │
└─────────────────────────────────────────────────────────────┘

• 默认尺寸：1050 × 780
• 外边距：0，内容区再 2px
• 分割器：水平方向左结果右选项，垂直方向上半结果下半地址表，比例 2:1，初始 400:200
• 无边框 QFrame——靠背景色分区，不靠线

顶栏（约 34px 高）

• 左：[openprocess.png 图标] Select Process 按钮（普通 QPushButton，边框 #9b9b9b）
• 中：当前进程名 label，深色灰底，默认浅灰字 #f5f5f5
• 右：两个 28×28 的透明方形图标按钮
  • ≡（hamburger，U+2261）= Workspace 面板开关
  • ⚙（gear，U+2699）= Settings
  • 透明底、#555 1px 边框，hover 变 #3a3a3a 底 + 白字

进度条（10px hairline）

• 整体高度极薄，无文字
• 边框 #3a3a3a 1px，填充色 #555——扫描时像一根灰光带从左爬到右
• max=1000（千分制），避免浮点抖动

结果表（左大块）

• QTableView + 虚拟模型（随便几百万行都不卡）
• 无 gridline
• 字体 DejaVu Sans Mono 9px，行高 = 字体 metrics + 4px
• 四列比例：Address 30% | Value 30% | Previous 20% | First 20%
• 表头渐变 #454545 → #3d3d3d，hover 亮成 #5c5c5c → #585858
• 实时对比着色：Value 列和上次不同 → 文字红 #ff0000；其他行默认白字
• hover 高亮：被鼠标悬停的行整行淡蓝 #263440
• 选中：自绘 #223E55 底 + #0078D4 1px frame（顶/底两横 + 首尾列的左/右竖）

右侧面板（320px 固定宽）

从上往下：

1. 三按钮行：[First Scan] [Next Scan] 靠左 + [Undo] 靠右（CeButton 统一 75×20）
2. Value 区：
   • 左侧 □ hex 小 checkbox（CeCheckBox，布局反向——text 在左）
   • 右侧 label Value: + QLineEdit
   • 切换 scan type 时空间保留——不会跳
3. Scan Type 行：label + 下拉按钮（占满剩余宽）
4. Value Type 行：label + 下拉按钮，默认 4 Bytes
5. Memory Scan Options 灰框 GroupBox：
   • Region 下拉
   • Start / Stop：label + QLineEdit，里面字体强制 DejaVu Sans Mono 10px 等宽显示地址
   • ☑ writable（默认勾） / ☐ executable
   • ☑ fast_scan [spinbox=4] 对齐字节步长

中分条（28px 高）

• 背景 bg_window #353535
• 左对齐 [Memory View] 按钮
• 正中心绝对定位一颗 26×26 的 ⛔ 红色图标按钮（stop.png）
  • 作用：清空整个地址列表（危险操作给你放正中央）
  • 透明底 + #919191 1px 边框 + hover #444

地址表（下半）

• 5 列：Active [checkbox] | Description | Address | Type | Value
• Active 列固定 40px 宽；其余按比例：description 35% / address 20% / type 13% / value stretch
• 自绘 checkbox
• 支持行内编辑（Description 列双击改名）
• 支持 drag 排序 + 从结果表 drop 过来新增
• 多选、右键菜单
• 选中：#2A82DA 蓝底 + 1px 虚线黄边 #e0c030

Workspace 悬浮面板（从左滑出）

• 触发：点顶栏 ≡ 按钮
• 尺寸：380 宽 × 窗口剩余高（从顶 34px 开始）
• 底 #2b2b2b，右边一条 1px #444 描边——像一张卡从侧边滑出贴着主窗口
• 标题 Recent 加粗白字
• 表格：无行头、无列头，图标列 28px 固定、PID 55px、描述 160px、type stretch
• 行高 28px，每行一张 20×20 app icon
• item hover #5c5c5c 背景，pressed #9b9b9b
• 点击窗口任意其他地方 → 自动收回
• Esc 也可以收

5. 按钮的三种口吻

CeButton ——“正事儿按钮”

• 固定 75×20——CE 原版尺寸
• 背景 #333333、边框 #9b9b9b 1px、圆角 4px
• 文字 #f5f5f5，字号 9px
• hover：背景 #454545 + 边框 #c8c8c8（变白）
• pressed：整个底变成边框色 #9b9b9b——视觉反转
• disabled：#2a2a2a 底 + #555 字

用在：First Scan / Next Scan / Undo / Open / Cancel / Refresh / Console / Settings / Save / Load 这些能触发操作的地方。

通用 QPushButton ——“次要按钮”

• 不定宽，padding 2×8px、圆角 4px
• 底 #2a2a2a
• 边框 #9b9b9b 1px
• hover 底 #585858，pressed 底 #9b9b9b
• checked 态 #383838 + #888 边
• 用在：Select Process / Memory View / Add Address 这些”常驻”按钮

图标按钮 ——“透明方形”

• 固定 28×28 或 26×26
• 透明底 + 1px 暗灰边
• 只显图标/符号：≡ / ⚙ / ⛔
• hover 底 #3a3a3a + 文字变白——hover 前像”关闭态”，hover 后像”激活”

6. 输入框和下拉

QLineEdit / QSpinBox

• 底 #2a2a2a、文字 #f5f5f5、边框 #9b9b9b 1px
• 圆角 1px（几乎方——CE 味）
• padding 1×3px，内部塞满
• hover / focus：边框变白 #c8c8c8——安静的边框呼吸
• disabled：底 #2a2a2a 不变、文字和边框变 #555 和 #3a3a3a——几乎”隐没进背景”

DropdownButton —— 自造的 ComboBox 替代品

• 外观上就是 QPushButton
• 左对齐文字，左 padding 4px、右 padding 16px（留给想象中的箭头——但其实没画箭头）
• 点击弹出 QMenu 精确贴在按钮下沿，宽度至少等于按钮宽
• 菜单样式：
  • 底 #353535（window 色）
  • 1px 边框 #0078d7（highlight 蓝）
  • padding 2px，item padding 3×20×3×8px
  • 字号 11px
  • 选中项：#0078d7 蓝底 + 1px 虚线黄边 #e0c030——和表格的选中虚线是一对

7. 表格通用装扮

• 全程不画分割线，靠行高和颜色撑秩序
• 行高 = Mono 字体 metrics + 4px padding
• 选中底色 #3a3a3a
• 表头：
  • 渐变 #454545 → #3d3d3d，底部 1px 边框 #3a3a3a
  • 文字左对齐，字号 9px，粗细 normal（不加粗）
  • min/max-height 都固定 15px——薄表头
  • hover 时渐变整体变亮到 #5c5c5c → #585858
  • pressed 整个变暗 #484848
• 列宽支持交互调整、最后一列自动拉伸

三个选中样式 Delegate（细节成精）

结果表选中

bg = #223E55（深蓝灰）
frame = #0078D4（CE 强调蓝）1px 实线
├ 顶边 & 底边：每个 cell 都画
└ 左边 / 右边：只在首列 / 末列画

地址列表选中

bg = #2A82DA（亮蓝）
frame = #e0c030（黄）1px 虚线
文字 #f5f5f5
第 0 列（Active）：14×14 自绘 checkbox 在 cell 左 6px 居中

全局款（进程列表 / 应用树）

• 同款蓝底 + 虚线黄边
• 自动识别 decoration icon（图标列），绘完图标再画文字

三个 delegate 的虚线黄边 #e0c030 = 整个应用最一致的视觉签名。

8. CeCheckBox ——“会呼吸的小方框”

• 尺寸 13×13
• 默认：1px 边框 #8e8e8e（暗灰）
• hover：120ms OutCubic 动画把边框色过渡到 #2a75a5（蓝灰）
• 按下（未释放）：120ms 回到 #8e8e8e
• 释放在盒内（= 真点中）：120ms 再到 #2a75a5
• 勾上时自绘”✓”：
  • #8e8e8e 1.5px 抗锯齿线
  • 短下坡 → 长上坡，CE 原版一样的手写勾
• 文字放盒子右侧 4px 间距，#f5f5f5 白字

整个应用里只有 checkbox 是”活的”。按钮不呼吸、输入框不呼吸、下拉不呼吸、表格不呼吸——只有 checkbox 眨眼。

9. 滚动条 ——“害羞的滑块”

• 16px 宽（粗一点以便点）
• 轨道 #171717（几乎黑）
• 滑块 #959595 + 3px 圆角，上下各留 20px 空白 + 左右各 5px 内缩
• 默认状态下：箭头按钮完全隐形
• 鼠标一进入滚动条：箭头冒出来（SVG 从 arrow_up_dim.svg 到 arrow_up.svg）
• 离开：箭头又缩回去
• 效果：滚动条很克制，只在你靠近时才展露功能

SVG 图标的双态

大了 1px，hover 瞬间像点亮了灯泡。

10. 菜单、Tab、GroupBox

QMenu（右键菜单、下拉菜单）

• 底 #2a2a2a，边框 #a0a0a0 1px
• padding 2px，item padding 3×20×3×8px
• 字号 9px（比按钮更小，因为菜单要密）
• hover item 底 #424242 + 白字
• 分隔线：1px 高 #3a3a3a，左右各 4px margin

QTabWidget / QTabBar

• Tab 本体 #3E3E3E 底，非激活字色 #aaa
• 1px 边框 #3a3a3a，底边去掉（和 pane 连一起）
• hover：底 #6a6a6a + 字变白
• 激活：底 #5d5d5d + 字变白 + padding 变大一点（3×26px）+ margin-top 归零（“抬高一格”视觉效果）

QGroupBox

• 边框 1px #3a3a3a，圆角 2px（几乎方）
• 标题文字 #999（比正文略暗）
• 标题嵌在顶边框上，左 6px、两侧各 3px padding，像传统 Win32 GroupBox 的缺口标题

QProgressBar

• 1px 边框 #3a3a3a，圆角 1px
• 居中字色 #aaa，字号 8px
• chunk 填充 #555（不亮不刺眼）

11. 对话框画廊

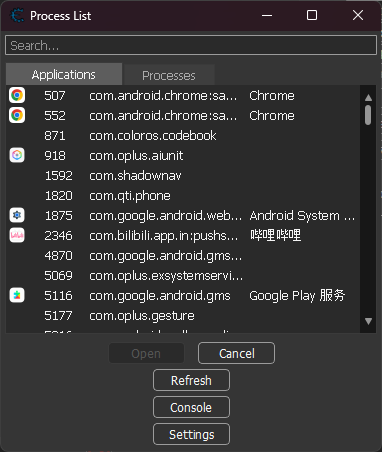

Connect Window（进程选择）

• 尺寸 380×420，标题 Process List
• 底 #353535（bg_window）
• 三栏可折叠布局：
  • 左 console 面板：宽 0（隐藏），展开变 200px，深黑 #1a1a1a + 右边 1px #333
    • 里面日志 TextEdit，#0a0a0a 底 + #ccc 字 + Mono 8px
  • 中 center：搜索框（占位文字 Search... (Ctrl+F)）+ GlowBar（3px 高霓虹条） + Applications/Processes 两个 Tab + 底部三组竖排按钮
  • 右 settings 面板：宽 0（隐藏），展开变 150px，也是 #1a1a1a + 左 1px #333
    • Host / Port 两行输入
• 展开左 console / 右 settings 按钮是 checkable——点它们窗口会向两侧”长出”相应宽度，给人一种”抽屉拉开”的感觉

GlowBar（3px 进度霓虹）

• 自绘纯色矩形从左到右画进度
• 默认色 QColor(0, 200, 80)（荧光绿）
• paint 条件：0 < value < 1.0 才画——完成（=1.0）时条消失
• 连接成功后变另一个色用来讲不同状态

Application/Process 列表

• 4 列：checkbox-width + PID(45) + Package(160) + Name(stretch)
• 头部隐藏，图标 16×16
• 字号 UI 8px（更密），选中统一蓝底虚线黄边

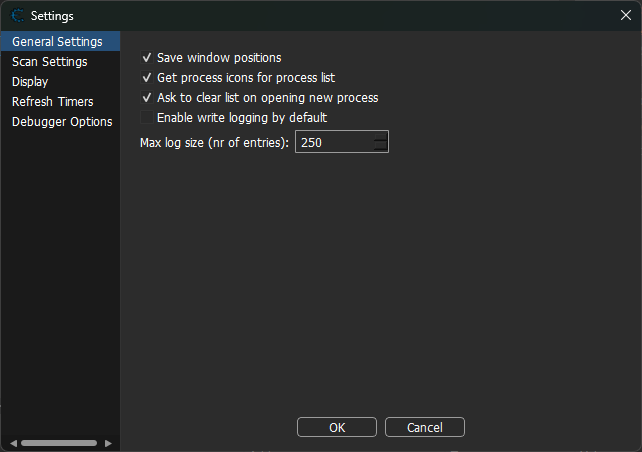

Settings Dialog

• 640×420，标题 Settings
• 左右分区：
  • 左：120px 分类列表，5 个分类（General / Scan / Display / Timers / Debugger）
  • 右：QStackedWidget 配合，切换 page
• 右侧容器主色 #2c2c2c（比 window 更深一点，让设置区”凹进去”）
• 底部：QFrame HLine 分隔线（#333）
• 底部按钮：[OK] [Cancel] 各 80px 宽，居中排成一行
• 每个控件 valueChanged / toggled 都是实时应用——不需要点 OK 才生效

AddAddress Dialog

• 深底常规，标题根据模式变 Add Address / Edit Address
• 关键细节：辅助文本色 #6688aa（蓝灰）—— 用在”base + offset 解析出的实际地址”旁边
  • 字号 9px，比主体小一号
• 整体像一个迷你的两列表单

HwbpWindow（独立窗口）

• 标题动态：Opcodes Access / Opcodes Read / Opcodes Write 根据 bp_type 切换
• 独立窗，不 modal
• 里面是命中日志表 + 控制条，视觉语言和主窗口完全一致（同一套 THEME / 同一套字体 / 同一套 delegate）

Ptrscan Settings Dialog / Results Window

• 两个分开的 QDialog
• Settings 标题 Pointer Scan Settings（表单式）
• Results 标题动态 Pointer Scan Results — N chains
• Results 窗带自己的滚动/刷新、但主题一致，不是另一套皮

12. 图标资源

位于 client/icons/。

PNG 用于需要透明通道和丰富色彩的场合，SVG 用于黑白小图标（可双态缩放）。

Windows 下的 taskbar icon 通过 SetCurrentProcessExplicitAppUserModelID 显式绑定，不会被 Python 默认 icon 顶掉。

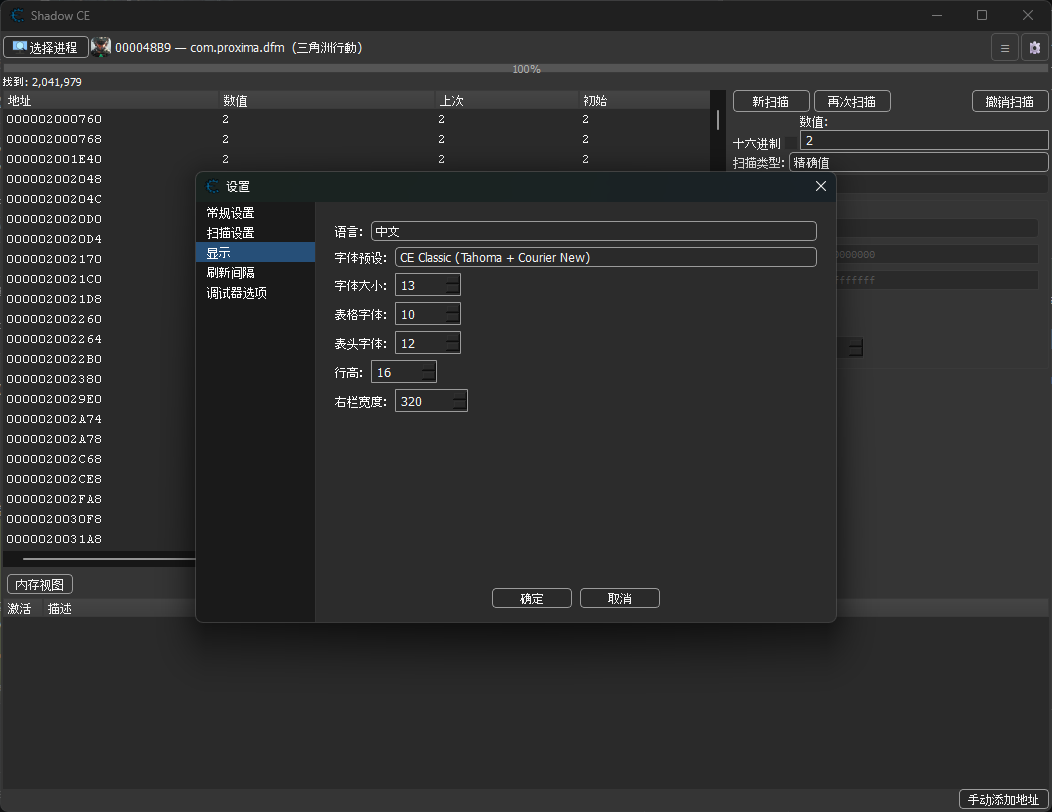

13. 多语言 ——“纯换字，不换骨”

• 所有文字走翻译函数 tr("key")
• Settings → General → 语言下拉切换，不需要重启
• 切换后：所有静态 label / button 文字重扫一遍
• Dropdown 的 items 也会重新填入对应新语言
• 布局不会变化——长字母短汉字都靠 splitter 和 stretch 吸收

支持语言：中文 / English。

14. 热重载脚本

开发时改样式表 / THEME / 主窗口布局，不用关应用重启——

运行 hot_reload.sh 后：

• 监听 client/*.py 改动
• 应用收到信号后重建 stylesheet + 全局应用
• 调色板 / 字号 / QSS 几秒内看到变化，不丢当前扫描状态

15. DPI & 跨平台

• 启动时设 HighDpiScaleFactorRoundingPolicy.PassThrough——不做整数倍舍入，像素精确
• WSLg（WSL2 图形）：环境变量 GALLIUM_DRIVER=d3d12 强制走 D3D12 GPU 后端，不走 CPU llvmpipe——大表滚动流畅度直接翻倍
• Windows：AppUserModelID 固定 s1lently.shadow_ce，taskbar 图标就是 celogo
• App 强制 Fusion style + 深色 palette——永远不继承系统 GTK / Win32 原生控件样式

16. 视觉签名清单

回头看全局，几个反复出现的”设计指纹”：

• 1px 虚线黄边 #e0c030：每个列表/表格/下拉菜单的选中项都有
• #0078d7 CE 强调蓝：progress focus、下拉菜单描边、结果表选中 frame
• 圆角梯度：输入框 1px、按钮 4px、GroupBox 2px、滚动条 handle 3px——越操作频繁越圆
• 字号梯度：table 9px < UI 10px < 主文本 10px < 标题 12px < 大号 14px；调一个 token 整套跟着长大
• hover 不亮文字：文字永远 #f5f5f5，只背景响应 hover——文字从不抢视觉
• “透明 QFrame”：所有分区靠背景色区分，没有可见的分隔线——视觉极其干净

17. 最后：一句话体会

Shadow CE 的 UI 语言是**“把 Cheat Engine 7.5 剥了皮拿深色腻子糊回去”**——骨架（布局、控件尺寸、选中框风格、菜单行为）完全保留，颜色换成一套深夜友好的 16 色表，字体换成像素硬朗的 Segoe UI + DejaVu Mono，动效只留 120ms 的 checkbox 呼吸，其余全是静的。看起来像”修过的老工具”，但每一根虚线、每一个边框、每一个 padding 都是自己手写了 500+ 行 QSS + 300+ 行 QPainter 画出来的。
