反汇编 / Hexview

本页专讲 Shadow CE 客户端的两个核心阅读视图 —— Hex view 与 Disasm view —— 以及承载它们的 Memory View window。重点是 widget 的渲染实现、交互、与 cache 的协作。

• 全局 UI 布局（主窗口、菜单、dock）在 UI 设计 一章。
• 页级读取、fade 检测、TCP 往返由 内存扫描 一章覆盖共用 组件 mem_cache.MemoryCache，本页不重复。
• 从 hex view 右键出的断点窗口行为见 用户态硬件断点 / 内核 PTE 断点 / 极致优化硬件断点。

1. 定位与关系

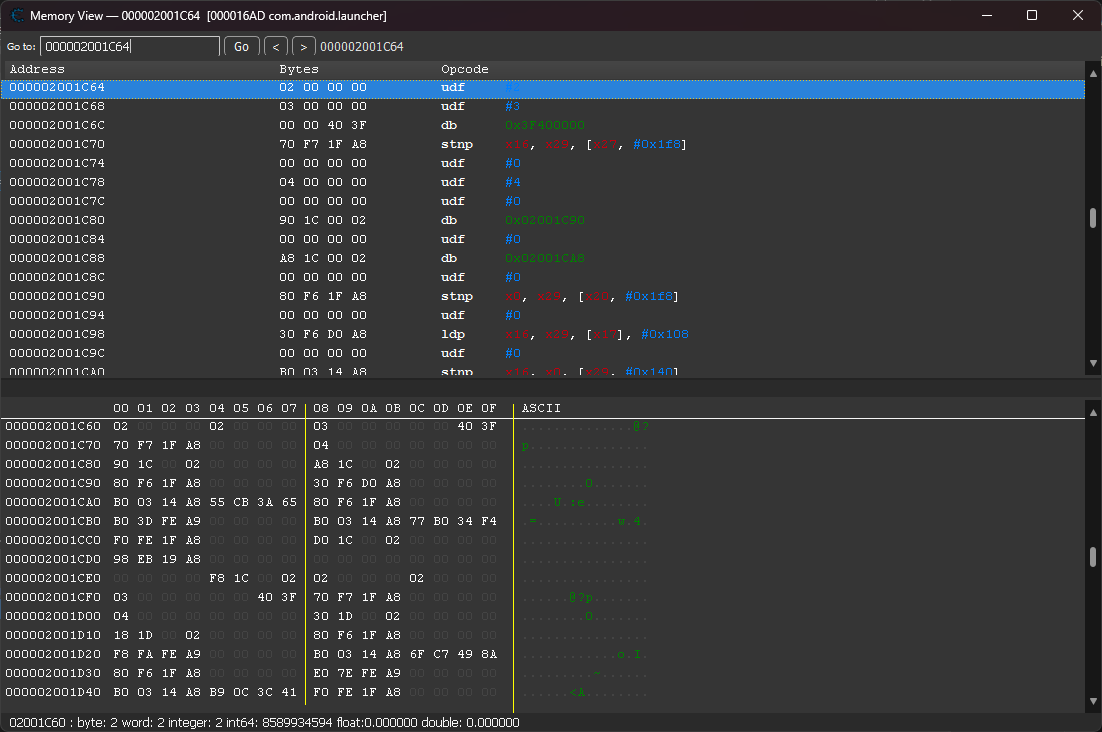

Shadow CE 的 Memory View 仿照 Cheat Engine，把”看代码”和”看字节”做成 上下分栏的两个独立 widget：

两者 不共享父类。它们分别直接继承 QWidget，只在外部（MemoryViewWindow） 被组合。共用的只有：

• 同一份 MemoryCache（mem_cache.py，页粒度 4096 字节）
• 同一份字体 Fonts.mono()（fonts.py）
• 同一份颜色表 MEMVIEW_COLORS（style.py:216）

也就是说，memory_view.py 不是抽象基类，而是 宿主窗口：它实例化 disasm 和 hex 两个 widget，把它们塞进 QSplitter，再建立两条信号（地址联动、断点 请求）把它们串起来。

两条 TCP 连接（_refresh_client 走 500ms 定时重扫、_fetch_client 走按需 补页）是 Memory View 不卡顿的关键，见 memory_view.py:58-75。

2. Hex view 实现

hex_view.py（593 行）整体是一个 自绘 QWidget（不是 QTextEdit）， 渲染走 offscreen QPixmap 双缓冲，同时有一整套”零每帧分配”的预计算表。

2.1 行布局

每行固定 16 字节，分三段：

012ABCDEF000  00 11 22 33 44 55 66 77  88 99 AA BB CC DD EE FF | ASCII....
└── 12位hex地址 ─┘└──── 8字节 ─────┘ └──── 8字节 ─────┘  └─16 ASCII─┘

几何参数在 _calc_geometry()（hex_view.py:105）里按 QFontMetrics 算出：

• _cw = 单字符宽度（'0' 的 horizontalAdvance）
• _lh = 行高 = fm.height() + 4
• _addr_w = _cw * 13 + 8
• _hex_x 起点 = _addr_w
• 8 字节处插一条竖线分隔符（_pen_sep）
• hex 与 ASCII 之间隔 _cw * 2

16 字节的 x 位置在进入渲染循环前 一次性预计算好（_hex_col_x[]）， 循环里只做查表。

2.2 预计算表

模块级单例，启动时就算好：

实例级预缓存（__init__ 里）：

• _pen_normal / _pen_zero / _pen_addr / _pen_ascii / _pen_dot / _pen_hdr / _pen_sel / _pen_edit / _pen_cursor / _pen_sep / _pen_code

目的就一个：paintEvent 里不 new QColor、不 new QPen、不 new QFont。

2.3 自绘 paintEvent — offscreen buffer 双缓冲

def paintEvent(self, event):
    p = QPainter(self)
    p.setFont(self._font)
    self._render(p)
    p.end()

实际工作在 _render()（hex_view.py:128）里。它支持两种模式：

• 如果传入了 QPainter（正常路径），直接画到 widget。
• 如果 p is None，创建 _buf: QPixmap 离屏画布，画完可复用。 （当前 paintEvent 每帧都传 painter，离屏 buffer 保留给 mark_dirty() 优化。）

渲染循环里的”绘色最小化”： cur_pen_id 追踪上一次 setPen 的类别，只有类别变了才真的 setPen。对 16 × N 行的密集绘图，这省掉绝大多数 pen 切换。

2.4 Fade（最近改动高亮）

MemoryCache.get_change_alphas(base, size)（mem_cache.py:111）一次性返回 [alpha_0, alpha_1, ...]。_render 拿到这个列表后，每字节查一次，映射到 _FADE_COLORS 的 21 级渐隐 pen。

• alpha == 0.0 → 正常颜色（白色或执行段绿）
• alpha > 0.0 → pen_id = 'fade'，从 _FADE_COLORS[idx] 取色

FADE 生命期 = MemoryCache.FADE_MS = 1000ms（mem_cache.py:11）。注意 fade 计算只调一次 time.time() —— 这是刻意的，见 mem_cache.py:112 注释。

2.5 选中、光标、编辑状态机

• _cursor 是当前字节的 offset（相对 _base_addr），-1 表示无。
• _sel_start / _sel_end 构成选中范围，鼠标按下时跟 _cursor 一致，拖动 时 _sel_end 跟着走。
• _edit_nibble ∈ {0, 1} 跟踪 hex 模式下当前在改字节的高位还是低位半字节。
• _edit_region ∈ {'hex', 'ascii'} 区分光标在哪一侧 —— 按 Tab 切换。

渲染时：

• 光标所在 byte → 填 edit_bg，pen 切到 edit；ascii 那列也一起染。
• 选中范围内 byte → 填 sel_bg，pen 切到 sel。
• 执行段（set_executable(True)）→ 正常 byte 改用绿色 pen（_pen_code）， ASCII 也绿。

光标竖线由 _pen_cursor（红色 2px）画在相应列的左边缘。

2.6 编辑写入（write-through）

HexView 自己不连 TCP，它持有 write_fn（由宿主传入，memory_view.py:180 给的是 lambda a, d: self._own_client.write_memory(self.handle, a, d)）。 两条编辑路径：

Hex 键入（_edit_hex，hex_view.py:472）：

1. 读当前字节（blocking=True —— 必须实时）
2. 替换对应 nibble
3. write_fn(addr, bytes([b]))
4. cache.invalidate_page(addr) 让下次 refresh 真的 re-read
5. self._dirty = True、self.update()
6. 第二个 nibble 写完后 _cursor += 1 自动前进

ASCII 键入（_edit_ascii）：单字符 UTF-8 → 直接写一字节 → 前进。

双击对话框（mouseDoubleClickEvent，hex_view.py:375）： 弹 QInputDialog.getText，允许一次改多字节的 hex string（空格允许但会剥掉）。

注意 不缓存写入 —— 写完马上 invalidate 再靠 refresh timer 拉新数据， 保证”屏幕上看到的等于游戏进程里的”。

2.7 键盘与右键菜单

keyPressEvent（hex_view.py:393）支持的组合：

右键菜单（contextMenuEvent，hex_view.py:337）：

• Edit（等同双击）
• Goto Address (Ctrl+G)
• Copy to clipboard (Ctrl+C)
• Data Breakpoint 子菜单：
  • Find what writes → 发 bp_requested(addr, size, 'w')
  • Find what accesses → 'rw'
  • Break and trace → 'x'

bp_requested 由宿主 MemoryViewWindow._on_bp_requested （memory_view.py:358）接住并打开 HwbpWindow。

2.8 滚动

自带 QScrollBar（right side，宽 16px），range 0-100，value 固定在 50： 每次滚一格就改 _base_addr，然后把 value 重置回 50（避免”拖到底”的概念）。 wheelEvent 同理：一次 angleDelta/40 行 × 16 字节。

这是一种典型的 infinite scroll 模型 —— 地址空间太大，没法直接映射到 scrollbar 刻度，所以只借 scrollbar 当”连续滚动输入”。

3. Disasm view 实现

disasm_view.py（731 行）同样是自绘 QWidget，比 hex 多了： Capstone 反汇编、跳转箭头、列头可拖拽、中英文指令提示。

3.1 反汇编引擎 = Capstone

from capstone import Cs, CS_ARCH_ARM64, CS_MODE_ARM
self._cs = Cs(CS_ARCH_ARM64, CS_MODE_ARM)
self._cs.detail = True

位置：disasm_view.py:181-186。带 try/except ImportError 兜底 —— capstone 没装时 _instructions = []，整个 view 空白但不崩。不支持模式切换（没有 Thumb、没有 x86），因为 Shadow CE 的靶机就是 ARM64 Android。

detail = True 用来拿 insn.groups、insn.operands，判断分支/调用和抽 branch target。

3.2 逐条 decode（而不是一次流式 disasm）

关键细节在 _decode()（disasm_view.py:247）：

for i in range(0, min(len(raw), n * 4), 4):
    chunk = raw[i:i+4]
    decoded = list(self._cs.disasm(chunk, addr))
    if decoded:
        insn = decoded[0]
        ...
    else:
        val = int.from_bytes(chunk, 'little')
        self._instructions.append(DisasmLine(
            addr=addr, mnemonic="db", op_str=f"0x{val:08X}", ...))

Capstone 遇到非法指令会整体停下来。如果一段 ROM 里混了跳转表、字符串、 导入表，流式 disasm 会在第一条非法 insn 截断，后面全看不见。所以这里 强制一次只喂 4 字节，非法就标 db 0x....（CE 风格），保证每行都有东西。

代价是循环多了点，但因为只 decode 可见行 + 4 条 padding，体感无差。

3.3 分支检测与箭头

DisasmLine 的 dataclass（disasm_view.py:15）记录：

is_branch: bool         # CS_GRP_JUMP ∈ groups
is_call: bool           # CS_GRP_CALL ∈ groups
is_conditional: bool    # is_branch and mn not in (b, br, ret)
branch_target: int      # 首个 ARM64_OP_IMM 操作数
comment: str            # resolve_fn(target) → "UE4+0x1234"

_build_arrows()（disasm_view.py:303）再扫一遍 _instructions，构造 JumpArrow，dst_idx 语义：

• >= 0：可见范围内的行索引
• -1：目标在可见上方
• -2：目标在可见下方

颜色按类别映射：arrow_call='#ccaa44'、arrow_cond='#cc4444'、 arrow_uncond='#008000'（style.py:226-228）。条件跳转用虚线 （Qt.PenStyle.DashLine）。

_draw_arrows()（disasm_view.py:463）画成 L 形：水平 → 垂直 → 水平， 带三角箭头。slot（slot = counter % 5）让多条重叠的跳转在 x 方向错开。

3.4 三列布局（百分比 + 拖拽）

与 hex 的固定几何不同，disasm 的列宽是 百分比 + 用户可拖拽：

拖拽触发点：_hit_col_sep（disasm_view.py:641）—— 鼠标在列分隔线附近 5px 时，光标切 SplitHCursor，按下后进入 _drag_col 模式，移动时按实时 x 重算 pct。

Header 还有 hover / pressed 高亮（_hover_col / _pressed_col），用 QLinearGradient 画”上深下浅”的按钮感，见 disasm_view.py:354-372。

3.5 选中行

单选（不是多选）：_selected 是行索引。

• 鼠标点击非 header 区域 → 设 _selected、emit insn_selected(desc) （disasm_view.py:673）
• ↑↓ 键移动 _selected，到边界时滚 4 字节

被选中的行画蓝底（_sel_bg = #2A82DA）+ 虚线黄框（#e0c030）。

insn_selected 信号把助记符的人类可读解释（中英文各一份表）送到 MemoryViewWindow 的 lbl_insn_hint 那条横条上显示，见 memory_view.py:182。中英文切换由 i18n.get_lang() 决定 （disasm_view.py:128-135）。

3.6 语法着色

操作数着色走正则 tokenize：

r'([xwqbhsdv]\d{1,2}|sp|lr|xzr|wzr|fp|pc|nzcv)|'   # register
r'(#-?0x[0-9a-fA-F]+|#-?\d+)|'                      # immediate
r'([\[\]{}!,\s]+)|'                                  # punctuation
r'([^\s,\[\]{}!#]+)'                                 # other (labels)

每种 token 绑一种 pen color：register 红、immediate 蓝、符号/标签绿、标点 白。实现在 _draw_operands()（disasm_view.py:441）。

助记符本身用 bold 字体 画（_bold_font），分支类用 branch_mn='#ffdd66'（暖黄），其余白色。

3.7 符号解析

resolve_fn: addr -> str 由宿主注入（memory_view.py:178 → MemoryViewWindow.resolve_module，memory_view.py:256）。

实现是 二分 module 列表（按 base 排序），命中返回 libUE4+0x1234 这样的短名 + 文件内偏移。Module 列表在窗口打开时 一次性从 server 拉下来（module_list，memory_view.py:112）。

两处会用到：

1. Address 列：优先显示 module+offset，fallback 原始十六进制
2. 分支 comment：; 后边的跳转目标名，仅当目标落在某 module 内

3.8 跳转 / 历史栈

_back_stack: list[int] 记录每次 follow 前的 _base_addr。

历史栈是 disasm 自己的。和 MemoryViewWindow._history 不是同一个 —— 后者是整个窗口的地址历史，被 toolbar 的 < > 按钮用。双轨历史在 宿主里靠 _on_disasm_nav 桥接（memory_view.py:349）。

3.9 不支持编辑

Disasm view 当前只读。右键菜单没实现，下断点要走 hex view 的 Data Breakpoint 菜单。原因：汇编级 patch 需要 assembler（keystone 或 手写 encoder），整个项目目前不做 instrumentation，所有断点是 HW-BP 或 内核 PTE-BP —— 不改目标字节。

4. 宿主 MemoryViewWindow 与视图联动

memory_view.py 的 MemoryViewWindow（只 420 行）基本只干三件事：

1. 开两条独立 TCP 连接（refresh / fetch 不互相阻塞）
2. 把 disasm + hint + hex 塞进 QSplitter（垂直）
3. 串信号

4.1 双连接策略

# Connection 1: background refresh (500ms timer)
self._refresh_client = CEClient()
self._refresh_handle = self._refresh_client.open_process(pid)

# Connection 2: on-demand fetch (click / paint cache miss)
self._fetch_client = CEClient()
self._fetch_handle = self._fetch_client.open_process(pid)

MemoryCache 构造时传两个读函数：

self.cache = MemoryCache(_fetch_read, refresh_read_fn=_refresh_read)

两条连接各自带断线自动重连（memory_view.py:83-89 / 97-103）。

4.2 三大信号

self.disasm.address_changed.connect(self._on_disasm_nav)
self.hex_view.address_changed.connect(self._on_hex_nav)
self.hex_view.bp_requested.connect(self._on_bp_requested)
self.disasm.insn_selected.connect(lambda desc: self.lbl_insn_hint.setText(desc))

• disasm.address_changed → 同步 hex view 地址、更新 toolbar、压历史栈
• hex_view.address_changed → 更新底部 DataInspector
• hex_view.bp_requested(addr, size, type) → 打开 HwbpWindow
• disasm.insn_selected(desc) → 填中间 hint bar

4.3 DataInspector

memory_view.py:15 的小 QLabel，显示当前光标 8 字节解读成 byte / word / int32 / int64 / float / double 的所有值，CE 经典功能。

选区有多字节时显示范围 XXXX - YYYY (N bytes)。

4.4 刷新循环

_start_timer（memory_view.py:214）起一个 500ms QTimer + 一个长驻 reader thread。每 tick：

1. 取两 view 的 visible_range()（hex 按 _visible_lines+2、 disasm 按 _visible_lines+4）
2. queue.put_nowait(ranges)（队列大小 1，drop if full —— 防抖）
3. reader thread 调 cache.refresh(ranges)（TCP 往返、fade 检测）
4. 主线程 disasm.mark_dirty() + hex.mark_dirty() 触发重绘
5. 刷新 DataInspector

这种 “定时 refresh + 画面查 cache” 的分离让 paint 永远不走 TCP， rendering 延迟只受本地 CPU 影响。

4.5 Goto 与 module 解析

Toolbar 的 goto 支持三种输入（_on_goto，memory_view.py:320）：

Module 查找（_find_module）支持精确、partial、stem 三档 fallback。

5. 数据访问路径

视图本身 从不调 CEClient.read_memory，全走 cache。

关键字段（ce_client.py:104-136）：

• read_memory(handle, addr, size) — 单次读（命令 0x09）
• read_memory_batch(handle, requests) — 批量读（命令 0xCB，一次 round-trip N 对 (addr,size)）
• write_memory(handle, addr, data) — 单次写（命令 0x0A）

HexView 的 blocking=True 读（_edit_hex 读当前字节）是唯一一个 走 blocking 路径的地方 —— 因为要保证 nibble 编辑是 read-modify-write 原子。 除此之外 所有读都是非阻塞 + 返回零 placeholder，靠 cache fetch thread 兜底。

Page 粒度与大小

MemoryCache.PAGE_SIZE = 4096、MAX_PAGES = 128 （mem_cache.py:9-10）—— 整个 cache 占用上限约 512KB，LRU 淘汰。

_merge_runs() 会把连续页合并成一次 TCP 请求，减少 syscall 和 round-trip。

6. 性能与渲染策略

字体是 Fonts.mono()（fonts.py）—— 统一用一个 monospace family，跨视图 对齐到同一 baseline。Hex view 用 NoAntialias style strategy（hex_view.py:45）， 让像素网格更清晰；disasm 用默认策略，bold 的助记符更软。

7. 快捷键与右键菜单总表

Hex view

Disasm view

8. 与其它功能的挂钩

• Address list → Memory View：主窗口地址行右键 “Browse memory region” （main_window.py:1380 / 1607）调 _open_memory_view(addr) （main_window.py:2156）。
• 扫描结果 → Memory View：扫描结果表右键 “Browse this address” （main_window.py:1379-1380）同样 _open_memory_view(addr)。
• Hex view → HW/PTE 断点：Data Breakpoint 菜单发 bp_requested， 被 MemoryViewWindow._on_bp_requested 接住打开 HwbpWindow，同时支持 w / rw / x 三种类型。
• Disasm view → 指令解释：insn_selected 在 hint bar 显示 helper 文本，中英文根据 i18n.get_lang() 切换。
• 符号解析：resolve_fn 依赖主窗口 module_list（memory_view.py:112）， 所以 Memory View 打开时会先拉一次 module 清单。

相关交叉阅读：

• 全局 UI / 主窗口 / dock 布局 → UI 设计
• 扫描器、结果表、scanner 协议 → 内存扫描
• MemoryCache 更底层的 refresh 协议、TCP 命令字节 → 内存扫描
• Data Breakpoint 下完之后的行为 → 用户态硬件断点 / 内核 PTE 断点 / 极致优化硬件断点
• 指针链追踪用到的 “jump to pointer” 行为 → 指针扫描
